El mundo está loco. Hasta el 3D se ha colado de forma imponente en la feria Photokina de este año, aprovechando el tirón del cine y los nuevos televisores de tres dimensiones. Por otro lado es lógico. Marcas como Sony o Panasonic, que tienen sus respectivos televisores 3D, deben crear necesidad de contenidos 3D, y nada mejor que sacar sus propias cámaras 3D.
Si te gusta estar a la última y quieres que tu próxima cámara de fotos cuente con las siglas 3D en algún lugar de su cuerpo, te vamos a proponer tres cámaras para hacer fotos 3D, ya sea con sistemas nativos de dos lentes o por trucos de software que simulan el efecto estereoscópico.
FinePix Real 3D W3, la pionera y veterana
No podíamos empezar esta selección sin la cámara que se tomó en serio la primera el tema del 3D en las fotografías. Fue incluso antes de que Avatar abriera los ojos a los consumidores. El modelo Fujifilm FinePix REAL 3D W3 añade al modelo básico la capacidad de grabar vídeo en alta definición y estereoscópico.
Para ver las fotos en 3D que hagamos con esta Fujifilm FinePix REAL 3D W3 podemos optar por la propia pantalla de la cámara, de 3.5 pulgadas y en la que no necesitamos gafas, un televisor 3D con puerto HDMI 1.4 o un marco de fotos digital 3D que también vende Fujifilm.
Para la toma de fotografías y vídeos 3D esta cámara Fuji usa dos sensores CCD con sus respectivas lentes Fujinon. Su precio es de unos 450 euros.
Sony TX9, nadie diría que es una cámara 3D
Además de los modelos NEX, Sony tiene otras cámaras que añaden la función 3D a sus especificaciones oficiales. La que os proponemos es la Sony TX9, una cámara compacta muy pequeña y discreta que nadie diría que es un modelo capaz de hacer fotos en 3D. Pero claro, todo tiene su truco.
Esta Sony TX9, como las otras cámaras de Sony con esta función tridimensional, no usan dos lentes para crear el efecto estereoscópico sino que se valen de un barrido panorámico en el que se toman suficientes imágenes como para que mediante software se pueda simular el efecto 3D en un televisor compatible. Eso sí, solo solo se pueden hacer panorámicas, por lo que la Sony TX9 la podemos considerar como una cámara 3D a medias. Si te conformas, te puede salir por unos 400 euros.
Panasonic Lumix GH2, necesitaremos una lente especial
Panasonic ha sido la última en proponernos dentro de la propia feria Photokina 2010, la opción que más se repetirá en adelante: fotos 3D con una lente como accesorio. La que ellos nos proponen costará unos 250 euros y podrá integrarse en la nueva micro cuatro tercios Panasonic GH2.
Esta cámara de objetivos intercambiables podrá tomar tanto fotos como vídeos en 3D con ayuda de la lente que integra dos sistemas ópticos dentro del diámetro de la montura del objetivo y del procesador de imagen 3D. Para ver las fotos y vídeos 3D de la Panasonic Lumix GH2 tendremos que tener un televisor 3D compatible, a ser posible Panasonic.
Facebook
no dispone de una opción para descargar un álbum de fotos completo de
manera sencilla, y es por ello que nos toca recurrir a herramientas
online como Pic&Zip, o aplicaciones que debemos descargar e
instalar en nuestro equipo. En el caso de Firefox, podemos instalar una
pequeña extensión llamada Fuschipranie, que a pesar de su extraño nombre, nos permite bajar álbumes de fotos de Facebook agregando una simple opción para ello.
Pic&ZipPic&Zip es una pagina de internet que nos permite descargar fotos o albunes de fotos completos. Con tan soloentrar a nuestro facebook, selecciona amigo, album, y foto
a descargar, despues la opcion de descargar solo la seleccion o
descargar todo el contenido de albumes, despues el formato en que deseas
decargar, seleccionar ruta a guardar y listo.Primeramente tenemos que tener Winrar(descarga aqui),
que sirve para descomprimir archivos y/o comprimirlos, nos servira para
descomprimir el archivo donde vendras nuestras fotos, despues de esto
comencemos.Entramos a la pagina http://www.picknzip.com/ y nos logeamos con Facebook como lo muestra la imagen:
Despues de logearmos nos aparecera el nombre de Facebook.
Seleccionamos al amigo, pestaña ALBUMS y el album que le quieran descargar.
(Si decides descargar tus albumes abajo de la lista de amigos esta un boton verde que dice FIND MY FOTOS, clickealo)
Nos
mostrara las fotos que este tiene en el album que seleccionamos, si
solo queres descargarle una foto seleccionala, si quieres descargar
todas no selecciones niuna y clickea DOWNLOAD. NO APARECEN ALBUMES PRIVADOS.
Nos
apareceran dos opciones, Descargar solo la seleccion a) (Seleccione un
album y solo una foto en especiifico), y Descargar todas las fotos b)
(Descargar TODOS LOS ALBUMES CON TODAS LAS FOTOS QUE TIENE), en esta
ocacion descargare todas (Click boton verde)
Despues
de esto saldra un mensaje para darnos a escojer el formato en que
queremos descargar (ZIP y PDF), escojeremos ZIP para poder hacer uso de
ellas en un futuro.
La web empesara a comprimir todas las fotos que le pedimos y nos mostrara el mensaje SAVE que clikearemos para guardarlas.
En
la ventana que nos aparece seleccionaremos donde deseamos guardar el
archivo con las fotos, en mi caso la CARPETA DESCARGAS, primeramente le
pondremos un nombre y despues clickear boton GUARDAR. ASEGURATE DE NO BORRARLE LA EXTENSION .ZIP, si la borraste por accidente vuelvesela a poner.
Esperamos a que termine de descargarlas al 100%
Nos dirigimos a la carpeta donde se guardo el archivo y damos click derecho, si tienes WinRAR haz el paso a) , si no lo tienes o lo descargas o haces el paso b), esto es para descomprimir el archivo que contiene las fotos.
Si
descomprimiste con WinRAR (paso A) nos aparecera un mensaje de error en
el nombre (si es que el usuario le puso a sus albumes nombres raros con
letras invalidas para un nombre como =/" etc. Nos intentara eliminar
esos caracteres y nos dejara las carpetas con los caracteres validos.
Si
lo descomprimirste con Explorador de Windows no les apareceran las
carpetas que contengan nombres invalidos, por eso es recomendable
WinRAR.
Y he aqui el resultado (Todos los albumes se distrubuiran en carpetas con el nombre de el album):
En cuanto tengas el nuevo iPad en las manos lo
verás todo pero que muy claro. Puedes tocar tus fotos, tus libros... y
hasta el piano: todo lo que te gusta está al alcance de tus dedos. Para
hacerlo todo aún más real, hemos mejorado la pantalla, la cámara y la
conexión inalámbrica. Con el nuevo iPad de tercera generación vas a
hacer mucho más de lo que nunca imaginaste.
Pantalla de Retina. Disfruta de la vista
Cuatro veces más píxeles que en el iPad 2.
Textos ultranítidos. Colores más brillantes. La pantalla Retina marca un
antes y un después en el iPad. Ahora todo te parecerá tan real como la
vida misma.
La mejor pantalla vista en un dispositivo móvil.
Todo lo que haces en el iPad es a través de su gran pantalla.
Así que si la pantalla es mejor, la experiencia ni te cuento. La
pantalla Retina del nuevo iPad tiene una resolución de 2.048 por 1.536,
una saturación del color un 44% superior y la friolera de 3,1 millones
de píxeles, todo en el mismo tamaño de 9,7 pulgadas. Tiene cuatro veces
más píxeles que el iPad 2, o dicho de otra forma: un millón más que un
televisor HD. Esta densidad de píxeles es tan alta que el ojo es incapaz
de distinguirlos, así que lo que en realidad ves es una imagen
totalmente definida. O un juego. O un libro.
El nuevo iPad tiene un millón de píxeles más que un televisor HD.
Tecnología fuera de serie. Un dispositivo fuera de categoría.
Para multiplicar por cuatro los píxeles de la pantalla,
tuvimos que diseñarla de una forma totalmente nueva. Veamos: cada píxel
recibe señales que le indican cuándo y cuánto debe iluminarse. Pero si
tienes un montón de píxeles con un montón de señales en el mismo plano,
las señales se cruzan y la imagen pierde definición. Para garantizar que
todo se viera perfectamente en la pantalla del nuevo iPad, los
ingenieros de Apple llevaron los píxeles a un plano superior para
separarlos de las señales. Esto tiene un nombre: tecnología de
vanguardia. Que se lo digan al nuevo iPad.
Detras de todo píxel hay un gran rendimiento
El chip A5X con procesador gráfico de cuatro
núcleos ofrece cuatro veces más píxeles que el iPad 2 con la misma
fluidez y capacidad de respuesta que caracteriza al iPad. Y además
mantiene su increíble autonomía de 10 horas.
Potencia que se ve. Y se nota.
La pantalla Retina del nuevo iPad no sería posible sin el chip
A5X, que ilumina cada uno de los 3,1 millones de píxeles. Su procesador
gráfico de cuatro núcleos ofrece mayor respuesta en todo lo que haces:
desde los pequeños gestos como deslizar el dedo y pellizcar, hasta las
tareas más complejas como retocar fotos en iPhoto, añadir títulos en
iMovie y, por supuesto, jugar.
Activación inmediata. Tocar y ya.
Te pasas el día con el iPad: unos minutos por aquí, unas horas
por allá... Y cada vez que pulsas el botón de inicio o levantas la funda
Smart Cover, el iPad está listo, al instante. Esto es posible gracias
al almacenamiento flash. Como es rápido y seguro, puedes abrir las apps y
ponerte al lío en un abrir y cerrar de ojos.
La vida (de la batería) sigue igual.
El nuevo iPad tiene una pantalla Retina con cuatro veces más
píxeles que el iPad 2 y un procesador gráfico de cuatro núcleos. ¿Afecta
esto a la batería? Va a ser que no. Sigues teniendo 10 horas de
autonomía para leer, jugar, escribir y mucho más estés donde estés.
Cámara iSight. Objetivamente excepcional
El nuevo iPad incluye la cámara iSight de
5 megapíxeles de Apple, que cuenta con una óptica avanzada para que
saques fotos increíbles y grabes vídeos en 1080p HD.
Cámara iSight
5 megapíxeles. Fotos de 10.
La cámara iSight de 5 megapíxeles incorpora un
sensor de iluminación posterior para hacer fotos espectaculares tanto
con mucha luz como con poca. Las funciones de enfoque automático,
enfoque por toque y exposición por toque convierten tus fotos en
auténticas joyas. Y la detección facial ajusta el enfoque y la
exposición de forma automática para un máximo de 10 caras. Así
cualquiera chupa cámara.
Grabacion de vídeo en HD
En 1080p. Para que te quede muy claro.
La vida es una caja de sorpresas. Estás leyendo
en el iPad mientras esperas el tren y de repente te encuentras a un
famoso de la tele. O estás en Internet tirado en el sofá y aparece tu
hija vestida con tu ropa. La cámara iSight del nuevo iPad te permite
conservar esos momentazos ni más ni menos que en 1080p HD. Además, con
la estabilización de imagen te olvidarás de los vídeos movidos, lo que
te vendrá al pelo si tienes mal pulso. O si te estás partiendo de risa.
Cuestión de lentes.
Los megapíxeles son importantes, pero la calidad de las fotos
también depende de otros factores, como la óptica de la cámara, el
procesador de señal de imagen y el software. La cámara iSight utiliza
una óptica avanzada para obtener los mejores resultados. Gracias a la
apertura de ƒ/2,4 y a la lente de cinco elementos, captura la luz justa
para lograr imágenes más nítidas. Y el filtro de infrarrojos avanzado
—que suele encontrarse solo en las réflex— evita la entrada de luz
infrarroja para conseguir colores más precisos y uniformes.
Conexión inalámbrica superrápida. Toma velocidad.
El nuevo iPad incluye tecnología inalámbrica de última generación que te permite conectarte a las redes más rápidas del mundo.
Conéctate a las redes móviles más rápidas.
El nuevo iPad admite las redes de
telefonía móvil más rápidas del mundo, como HSPA, HSPA+ y DC-HSDPA. Así
podrás descargar contenido, reproducir vídeos en streaming y navegar por
Internet a toda velocidad.
Comparte la conexión de tu iPad.
Si tu operador lo permite, el iPad puede compartir su conexión
de datos de alta velocidad hasta con cinco dispositivos —como un
MacBook Air, un iPod touch u otro iPad— mediante Wi-Fi, Bluetooth o USB.
Listo para conquistar el mundo. El nuevo iPad accede al mayor abanico de redes veloces de todo
el mundo. Incorpora dos antenas de telefonía móvil que sintonizan 10
bandas distintas para acceder a un espectro de frecuencias más amplio.
El resultado es que puedes conectarte a Internet con la red más rápida
desde prácticamente cualquier lugar. Elige el modelo de iPad compatible
con un plan de datos para conectarte a redes GSM/UMTS de todo el mundo. Y si prefieres usar una conexión local cuando viajas, no tienes más que insertar una tarjeta SIM del país en el que estés.
App Store. Para todos. Para todos.
Las apps para el iPad son únicas, y eso es porque
todas —200.000 y cada día salen más— se han diseñado específicamente
para las prestaciones del iPad, como su espectacular pantalla de 9,7
pulgadas, la tecnología Multi-Touch, el acelerómetro, el giroscopio y
mucho más.
Más de 200.000 apps para elegir.
El App Store tiene más de 200.000 apps diseñadas solo para el
iPad, y subiendo. Muchas son gratis, y puedes comprarlas en el App Store
con el mismo ID de Apple que usas para comprar canciones en iTunes.
Elige una, toca para comprarla y descárgala en menos que canta un gallo.
El iPad te avisa de las actualizaciones disponibles para que siempre
tengas la última versión de tus apps.
Apps diseñadas para el iPad.
Algunas apps se han diseñado única y exclusivamente para el
iPad, lo que quiere decir que aprovechan al máximo sus prestaciones.
¿Quieres pruebas? Echa un vistazo a iPhoto en el nuevo iPad: solo es una
de las miles y miles de apps que te permiten hacer cosas increíbles.
Ahora con iPhoto, la familia iLife —junto a GarageBand y iMovie— está al completo.
iPad Smart Cover y Smart Case.
Dos estilos de proteger tu iPad con estilo
La Smart Cover y la Smart Case no solo protegen
el iPad de la suciedad y los arañazos, también lo activan y ponen en
reposo cuando las abres o cierras. Y si las pliegas, tendrás un soporte
de lo más práctico para teclear o ver vídeos.
iPad Smart Cover.
El iPad y la funda Smart Cover hacen una pareja de escándalo.6
De hecho, gracias a la ingeniosa tecnología magnética, son
inseparables. La Smart Cover se acopla perfectamente al iPad y protege
su pantalla. Cuando la abres, el iPad se activa, cuando la cierras se
pone en reposo, y cuando la pliegas te hace de soporte.
iPad Smart Case.
La iPad Smart Case cubre las partes posterior y anterior de tu
iPad manteniendo su diseño fino y ligero. Al igual que la Smart Cover,
puedes plegarla y convertirla en un soporte para leer, escribir o ver
vídeos. Y también activa y pone en reposo el iPad al abrirla o cerrarla.
Está fabricada en poliuretano y viene en seis colores brillantes que
puedes personalizar con un grabado láser gratuito (solo en el Apple
Online Store).
AirPlay. Haz play en tu iPad. Disfrútalo en tu tele HD
AirPlay te permite ver el contenido de tu iPad en un televisor HD, ya sea un álbum de música, las fotos de un viaje o una película en alta definición.
Tus fotos y vídeos, en la gran pantalla. Tienes unas fotos espectaculares en tu iPhone, iPad o iPod
touch, y un montón de amigos en el sofá. O estás viendo una escena de
acción tan buena que merece verse a lo grande. Ningún problema. Toca el
icono de AirPlay desde una app —Fotos, Música, Vídeos, Safari o
cualquier otra que sea compatible— y todo se reproducirá en streaming en
tu televisor HD a través del Apple TV.1 Conecta tu dispositivo y el Apple TV a la misma red Wi-Fi, y el icono de AirPlay aparecerá automáticamente. Así de simple.
¿Lo ves? Ellos también. Duplicación de AirPlay te permite compartir el contenido de tu iPad o iPhone 4S con todos los que estén contigo.2
Muestra páginas web, hojas de cálculo, cursos, juegos, fotos, vídeos y
mucho más en tu televisor HD mediante el Apple TV. Solo tienes que
pulsar dos veces el botón de inicio, deslizar el dedo hacia la derecha
del todo y seleccionar Duplicación de AirPlay. Acerca y aleja el zoom o
gira de vertical a horizontal: los presentes también lo verán. AirPlay
lo hace todo sin cables, para que puedas moverte por la habitación o
sentarte entre tu público. Si tú lo ves, ellos también.
Pincha sin cables. Dirige una sinfonía, improvisa con un grupo de jazz o muévela
con un concierto de rock desde cualquier rincón de la casa. Con AirPlay
puedes reproducir tu música en streaming desde tu iPhone, iPad o
iPod touch. Conecta cualquier altavoz a una AirPort Express o envía la
música a tu equipo multimedia mediante el Apple TV.
Si la primera versión de Microsoft Surface, la mesa con pantalla
táctil creada para que fuese un centro multimedia más bien enfocado a
empresas, la nueva Microsoft Surface 2.0 parece ser más de lo mismo, pero con un cambio radical en cuando a tamaño y diseño.
La primera versión de Surface era un PC desmontado en una pesada mesa
con un proyecto en su interior y un panel sensible al tacto. Lo
impresionante no era que fuese táctil si no su software y las
posibilidades de reconocer objetos según los posabas en la mesa. Pues la
segunda versión ya es más avanzada, empezando porque está fabricada por
Samsung, que la llama Samsung SUR40. Como se anunció a principios de año en el CES, integra tecnología Pixel Sense,
que no solo detecta tus dedos presionando la pantalla, capta la presión
de cualquier objeto que poses y junto a unas cámaras infrarojas es
capaz incluso de leer textos.
Sigue siendo un juguete muy y disponible más que nada para empresas
que quieran crear aplicaciones. Como ejemplo, algunas operadoras lo han
usado para mostrar las características de terminales o dispositivos, un
ejemplo es T-Mobile en EE.UU. o la misma Telefónica en su tienda
principal de Gran Vía en Madrid.
Características Microsoft Surface 2 (Samsung SUR40)
Pantalla de 40 pulgadas (1080p, 300cdm/2 y protección Gorilla Glass)
En el año 2019 los escolares podrán verse e interactuar con otros niños
de otras partes del mundo en tiempo real a través de una pared-pantalla
ubicada en el aula, los gondoleros de los supermercados cambiarán los
precios de los productos con un simple clic en un pantalla táctil y los
diarios contarán con mini pantallas en lugar de fotografías.
Microsoft
augura un mundo donde las barreras lingüísticas se rompen gracias a una
superficie táctil y traducciones en tiempo real que permiten a las
personas interactuar con las demás. Un mundo donde toda clase de
información viajará con nosotros a todas partes. Personalmente el vídeo
me recuerda mucho a la película "Minority Report".
La realidad aumentada es la nueva tendencia tecnológica que une lo real
con lo virtual. ¿Qué es? ¿Cómo funciona? ¿Cuál es la mágia que consigue?
La realidad aumentada
es una de las revoluciones tecnológicas de hoy. Se habla sobre ella en
muchos lados, pero puede surgir la pregunta: ¿Qué es en realidad, para
qué sirve?. Tenemos las respuestas.
La realidad aumentada es una tecnología que fusiona elementos de la vida real con otros virtuales, y lo hace en tiempo real, de forma que podemos interactuar con ellos.
La idea principal es añadir tarjetas o identificadores a objetos del
mundo real y que al verse con una cámara suceda algo, como mostrar información o hacer aparecer otros objetos virtuales. ¿Interesante no?
¿Cuales son los principales usos?
- Ver información de objetos o lugares
en tiempo real: Enfocamos un restaurante con el móvil o tablet y
automáticamente aparece información de las principales ofertas y menús
recomendados.
- Permitir usar elementos de la vida real en videojuegos, como por ejemplo que la acción se desarrolle en nuestro escritorio.
- Mostrar hologramas en donde nos encontremos,
- Interactuar con objetos virtuales como si fueran reales
Algunas de estas funciones están en fase experimental, como los hologramas y los objetos virtuales, pero otras cómo la información en tiempo real ya son parte de nuestro día a día. Para que lo conozcas mejor puedes visitar nuestra galería donde tenemos varios modernos ejemplos de realidad aumentada. ¡No te pierdas los vídeos!
Las nuevas gafas de Google, Project Glass, cruzan la frontera que separa lo real de lo virtual. ¿Qué hacen y para qué sirven?
Recientemente hablamos sobre la realidad aumentada,
y ahora llega el turno de comentar uno de sus proyectos más
prometedores: Google Project Glass, los anteojos que ponen la realidad
aumentada en nuestra vista.
¿Qué es Google Proyect Glass?
Son unos anteojos especiales de realidad aumentada
desarrollados por Google que convierten nuestra visión en algo similar a
la pantalla de un smartphone. Así “en el aire” pueden aparecernos
opciones para saber más sobre lo que estemos viendo, o notificaciones
importantes.
¿Para qué sirve?
Tiene muchos usos, algunos de ellos:
- Ver información adicional de objetos o lugares que estemos viendo.
- Reconoce la voz del
usuario, así que podemos decir “¿Cómo llegar a la calle x?” y aparecerá
ante nuestros ojos un plano con la mejor ruta desde nuestra posición.
- Hacer vídeo conferencias.
- Sacar fotos y filmar.
¿Puedo ver cómo funciona?
Claro, Google puso a disposición un vídeo que muestra como funcionará:
Según comento el lider de producto Steve
Lee, quieren que todo lo que muestra el vídeo se pueda realizar para
cuando salga el producto. ¿Parece algo futurista, no?
¿Cuáles son los problemas?
Hay algunos obstáculos que esta tecnología va a tener que superar. Primero hablarle a unas gafas
en el medio de la calle puede que no le guste a mucha gente. Otro tema
es que en el vídeo en algunos momentos parece que eligiera opciones con
la mente.
¿Cuando estará disponible?
No hay fecha exacta por ahora, pero se intuye que a lo largo del 2013 podrían salir al mercado. Claro que el precio es un misterio, y si es muy alto la gente podría tardar mucho en adaptar esta tecnología.
Un termopar (también llamado termocupla) es un transductor formado por la unión de dos metales distintos que produce un voltaje (efecto Seebeck), que es función de la diferencia de temperatura
entre uno de los extremos denominado "punto caliente" o unión caliente o
de medida y el otro denominado "punto frío" o unión fría o de
referencia.
En Instrumentación industrial, los termopares son ampliamente usados como sensores
de temperatura. Son económicos, intercambiables, tienen conectores
estándar y son capaces de medir un amplio rango de temperaturas. Su
principal limitación es la exactitud ya que los errores del sistema
inferiores a un grado Celsius son difíciles de obtener.
El grupo de termopares conectados en serie recibe el nombre de termopila. Tanto los termopares como las termopilas son muy usados en aplicaciones de calefacción a gas.
Linealización
Además de lidiar con la compensacion de union fria, el instrumento de medición debe además enfrentar el hecho de que la energía generada por un termopar es una función no lineal de la temperatura. Esta dependencia se puede aproximar por un polinomio
complejo (de 5º a 9º grado dependiendo del tipo de termopar). Los
métodos analógicos de linealización son usados en medidores de
termopares de bajo costo.
Modalidades de termopares
Los termopares están disponibles en diferentes modalidades, como sondas.
Estas últimas son ideales para variadas aplicaciones de medición, por
ejemplo, en la investigación médica, sensores de temperatura para los
alimentos, en la industria y en otras ramas de la ciencia, etc.
A la hora de seleccionar una sonda de este tipo debe tenerse en consideración el tipo de conector. Los dos tipos son el modelo estándar, con pines redondos y el modelo miniatura, con pines chatos, siendo estos últimos (contradictoriamente al nombre de los primeros) los más populares.
Otro punto importante en la selección es el tipo de termopar, el aislamiento
y la construcción de la sonda. Todos estos factores tienen un efecto en
el rango de temperatura a medir, precisión y fiabilidad en las
lecturas.
Tipos de termopares
Tipo K (Cromo (Ni-Cr) Chromel / Aluminio (aleación de Ni -Al)
Alumel): con una amplia variedad de aplicaciones, está disponible a un
bajo costo y en una variedad de sondas. Tienen un rango de temperatura
de -200º C a +1.372º C y una sensibilidad 41µV/° C aprox. Posee buena
resistencia a la oxidación.
Tipo E (Cromo / Constantán (aleación de Cu-Ni)):
No son magnéticos y gracias a su sensibilidad, son ideales para el uso
en bajas temperaturas, en el ámbito criogénico. Tienen una sensibilidad
de 68 µV/° C.
Tipo J (Hierro
/ Constantán): Su rango de utilización es de -270/+1200°C. Debido a sus
características se recomienda su uso en atmósferas inertes, reductoras o
en vacío, su uso continuado a 800°C no presenta problemas, su principal
inconveniente es la rápida oxidación que sufre el hierro por encima de
550°C y por debajo de 0°C es necesario tomar precauciones a causa de la
condensación de vapor de agua sobre el hierro.
Tipo T (Cobre / Constantán):
ideales para mediciones entre -200 y 260 °C. Resisten atmósferas
húmedas, reductoras y oxidantes y son aplicables en criogenia. El tipo
termopares de T tiene una sensibilidad de cerca de 43 µV/°C.
Tipo N (Nicrosil (Ni-Cr-Si / Nisil (Ni-Si)):
es adecuado para mediciones de alta temperatura gracias a su elevada
estabilidad y resistencia a la oxidación de altas temperaturas, y no
necesita del platino utilizado en los tipos B, R y S que son más caros.
Por otro lado, los termopares tipo B, R y S son los más estables,
pero debido a su baja sensibilidad (10 µV/° C aprox.) generalmente son
usados para medir altas temperaturas (superiores a 300º C).
Tipo B (Platino (Pt)-Rodio
(Rh)): son adecuados para la medición de altas temperaturas superiores a
1.800º C. Los tipo B presentan el mismo resultado a 0º C y 42º C debido
a su curva de temperatura/voltaje, limitando así su uso a temperaturas
por encima de 50º C.
Tipo R (Platino (Pt)-Rodio
(Rh)): adecuados para la medición de temperaturas de hasta 1.300º C. Su
baja sensibilidad (10 µV/° C) y su elevado precio quitan su atractivo.
Tipo S (Platino / Rodio):
ideales para mediciones de altas temperaturas hasta los 1.300º C, pero
su baja sensibilidad (10 µV/° C) y su elevado precio lo convierten en un
instrumento no adecuado para el uso general. Debido a su elevada
estabilidad, el tipo S es utilizado para la calibración universal del punto de fusión del oro (1064,43° C).
Los termopares con una baja sensibilidad, como en el caso de los
tipos B, R y S, tienen además una resolución menor. La selección de
termopares es importante para asegurarse que cubren el rango de
temperaturas a determinar.
Precauciones y consideraciones al usar termopares
La mayor parte de los problemas de medición y errores con los
termopares se deben a la falta de conocimientos del funcionamiento de
los termopares. A continuación, un breve listado de los problemas más
comunes que deben tenerse en cuenta.
Problemas de conexión
La mayoría de los errores de medición son causados por uniones no
intencionales del termopar. Se debe tener en cuenta que cualquier
contacto entre dos metales distintos creará una unión. Si lo que se
desea es aumentar la longitud de las guías, se debe usar el tipo
correcto del cable de extensión. Así por ejemplo, el tipo K corresponde
al termopar K. Al usar otro tipo se introducirá una unión termopar.
Cualquiera que sea el conector empleado debe estar hecho del material
termopar correcto y su polaridad debe ser la adecuada. Lo más correcto es emplear conectores comerciales del mismo tipo que el termopar para evitar problemas.
Resistencia de la guía
Para minimizar la desviación térmica y mejorar los tiempos de
respuesta, los termopares están integrados con delgados cables. Esto
puede causar que los termopares tengan una alta resistencia,
la cual puede hacer que sea sensible al ruido y también puede causar
errores debidos a la resistencia del instrumento de medición. Una unión
termopar típica expuesta con 0,25 mm tendrá una resistencia de cerca de 15 ohmios por metro.
Si se necesitan termopares con delgadas guías o largos cables, conviene
mantener las guías cortas y entonces usar el cable de extensión, el
cual es más grueso, (lo que significa una menor resistencia) ubicado
entre el termopar y el instrumento de medición. Se recomienda medir la
resistencia del termopar antes de utilizarlo.
Descalibración
La descalibración es el proceso de alterar accidentalmente la
conformación del cable del termopar. La causa más común es la difusión
de partículas atmosféricas en el metal a los extremos de la temperatura de operación. Otras causas son las impurezas y los químicos del aislante
difundiéndose en el cable del termopar. Si se opera a elevadas
temperaturas, se deben revisar las especificaciones del aislante de la
sonda. Tenga en cuenta que uno de los criterios para calibrar un
instrumento de medición, es que el patrón debe ser por lo menos 10 veces
más preciso que el instrumento a calibrar.
Ruido
La salida de un termopar es una pequeña señal, así que es susceptible
de error por ruido eléctrico. La mayoría de los instrumentos de
medición rechazan cualquier modo de ruido (señales que están en el mismo
cable o en ambos) así que el ruido puede ser minimizado al retorcer los
cables para asegurarse que ambos recogen la misma señal de ruido. Si se
opera en un ambiente extremadamente ruidoso, (Ej.: cerca de un gran motor),
es necesario considerar usar un cable de extensión protegido. Si se
sospecha de la recepción de ruido, primero se deben apagar todos los
equipos sospechosos y comprobar si las lecturas cambian. Sin embargo, la
solución más lógica es diseñar un filtro pasabajas (resistencia y
condensador en serie) ya que es probable que la frecuencia del ruido
(por ejemplo de un motor) sea mucho mayor a la frecuencia con que oscila
la temperatura.
Voltaje en Modo Común
Aunque las señales del termopar son muy pequeñas, a la salida del
instrumento de medición pueden aparecer voltajes mayores. Estos voltajes
pueden ser causados tanto por una recepción inductiva (un problema
cuando se mide la temperatura de partes del motor y transformadores)
o por las uniones a conexiones terrestres. Un ejemplo típico de uniones
a tierra sería la medición de un tubo de agua caliente con un termopar
sin aislamiento. Si existe alguna conexión terrestre pueden existir
algunos voltios
entre el tubo y la tierra del instrumento de medición. Estas señales
están una vez más en el modo común (las mismas en ambos cables del
termopar) así que no causarán ningún problema con la mayoría de los
instrumentos siempre y cuando no sean demasiado grandes. Los voltajes
del modo común pueden ser minimizados al usar los mismos recaudos del
cableado establecidos para el ruido, y también al usar termopares
aislados.
Ruido en modo serie
Si el sensor esta expuesto a cables de alta tensión se puede
presentar un voltaje que aparece en solo una de las lineas de este, este
ruido se puede disminuir transmitiendo la señal en corriente.
Desviación térmica
Al calentar la masa de los termopares se extrae energía que afectará a
la temperatura que se trata determinar. Considérese por ejemplo, medir
la temperatura de un líquido en un tubo de ensayo: existen dos problemas potenciales. El primero es que la energía del calor
viajará hasta el cable del termopar y se disipará hacia la atmósfera
reduciendo así la temperatura del líquido alrededor de los cables. Un
problema similar puede ocurrir si un termopar no está suficientemente
inmerso en el líquido, debido a un ambiente de temperatura de aire más
frío en los cables, la conducción térmica puede causar que la unión del
termopar esté a una temperatura diferente del líquido mismo. En este
ejemplo, un termopar con cables más delgados puede ser útil, ya que
causará un gradiente de temperatura más pronunciado a lo largo del cable
del termopar en la unión entre el líquido y el aire del ambiente. Si se
emplean termopares con cables delgados, se debe prestar atención a la
resistencia de la guía. El uso de un termopar con delgados cables
conectado a un termopar de extensión mucho más gruesa a menudo ofrece el
mejor resultado.
Leyes
Estudios realizados sobre el comportamiento de termopares han permitido establecer tres leyes fundamentales:
Ley del circuito homogéneo. En un conductor metálico homogéneo no
puede sostenerse la circulación de una corriente eléctrica por la
aplicación exclusiva de calor.
Ley de los metales intermedios. Si en un circuito de varios
conductores la temperatura es uniforme desde un punto de soldadura 'A' a
otro 'B', la suma algebraica de todas las fuerzas electromotrices es
totalmente independiente de los conductores metálicos intermedios y es
la misma que si se pusieran en contacto directo 'A' y 'B'.
Ley de las temperaturas sucesivas. La f.e.m. generada por un
termopar con sus uniones a las temperaturas T1 y T3 es la suma
algebraica de la f.e.m. del termopar con sus uniones a T1 y T2 y de la
f.e.m. del mismo termopar con sus uniones a las temperaturas T2 y T3.
Por estas leyes se hace evidente que en el circuito se desarrolla una
pequeña tensión continua proporcional a la temperatura de la unión de
medida, siempre que haya una diferencia de temperaturas con la unión de
referencia. Los valores de esta f.e.m. están tabulados en tablas de
conversión con la unión de referencia a 0º C.
Un Generador de Señales es un aparato electrónico que produce ondas senoidales, cuadradas y triangulares, además de crear señales TTL. Sus aplicaciones incluyen pruebas y calibración de sistemas de audio, ultrasónicos y servo.
Este generador de funciones, específicamente trabaja en un rango de frecuencias de entre 0.2 Hz a 2 MHz. También cuenta con una función de barrido la cual puede ser controlada tanto internamente como externamente con un nivel de DC. El ciclo de máquina, nivel de offset en DC, rango de barrido y la amplitud y ancho del barrido pueden ser controlados por el usuario.
Funcionamiento y usos generales
Un generador de funciones es un instrumento versátil que genera diferentes formas de onda cuyas frecuencias son ajustables en un amplio rango. Las salidas más frecuentes son ondas senoidales, triangulares, cuadradas y diente de sierra. Las frecuencias de estas ondas pueden ser ajustadas desde una fracción de hertz hasta varios cientos de kilo hertz.
Las diferentes salidas dl generador se pueden obtener al mismo tiempo. Por ejemplo, proporcionando una sola cuadrada para medir la linealidad de un sistema de audio, la salida en diente de sierra simultánea se puede usar para alimentar el amplificador de deflexión horizontal de un osciloscopio, con lo que se obtiene la a exhibición visual de los resultados de las mediciones. La capacidad de un generador de funciones de fijar la fase de una fuente externa de señas es otra de las características importantes y útiles.
Un generador de funciones puede fijar la fase de un generador de funciones con una armónica de una onda senoidal del otro generador. Mediante el ajuste de fase y amplitud de las armónicas permite general casi cualquier onda obteniendo la suma de la frecuencia fundamental generada por un generador de funciones de los instrumentos y la armónica generada por el otro. El generador de funciones también se puede fijar en fase a una frecuencia estándar, con lo que todas las ondas de salida generadas tendrán la exactitud y estabilidad en frecuencia de la fuente estándar.
El generador de funciones también puede proporcionar ondas a muy bajas frecuencias. Ya que la frecuencia baja de un oscilador RC es limitada, la figura ilustrada otra técnica. Este generador entrega ondas senoidales triangulares y cuadradas con un rango de frecuencias de 0.01 Hz hasta 100 kHz. La red de control de frecuencia está dirigida por el selector fino de frecuencia en el panel frontal del instrumento o por un voltaje de control aplicado externamente. El voltaje de control de frecuencia regula dos fuentes de corriente.
La fuente de corriente superior aplica una corriente constante al integrador, cuyo voltaje de salida se incrementa en forma lineal con el tiempo. La conocida relación da el voltaje de salida.
Un incremento o decremento de la corriente aplicada por la fuente de corriente superior aumenta o disminuye la pendiente del voltaje de salida. El multivibrador comparador de voltaje cambia de estado a un nivel predeterminado sobre la pendiente positiva del voltaje de salida del integrador. Este cambio de estado desactiva la fuente de corriente superior y activa la fuente inferior.
Dicha fuente aplica una corriente distinta inversa al integrador, de modo que la salida disminuya linealmente con el tiempo. Cuando el voltaje de salida alcanza un nivel predeterminado en la pendiente negativa de la onda de la salida, el comparador de voltaje cambia de nuevo, desactiva la fuente de corriente inferior y activa al mismo tiempo la fuente superior.
El voltaje a la salida del integrador tiene una forma de onda triangular cuya frecuencia está determinada por la magnitud de la corriente aplicada por las fuentes de corriente constante. El comparador entrega un voltaje de salida de onda cuadrada de la misma frecuencia. La tercera onda de salida se deriva de la onda triangular, la cual es sintetizada en oda senoidal por una red de diodos y resistencias. En ese circuito la pendiente de la onda triangular se altera a medida que su amplitud cambia resultado una onda senoidal con menos del 1% de distorsión.
Los circuitos de salida del generador de funciones consisten de dos amplificadores que proporcionen dos salidas simultáneas seleccionadas individualmente de cualquiera de las formas de onda.
Controles, Conectores e Indicadores (Parte Frontal)
1.Botón de Encendido (Power button). Presione este botón para encender el generador de funciones. Si se presiona este botón de nuevo, el generador se apaga.
2.Luz de Encendido (Power on light). Si la luz está encendida significa que el generador esta encendido.
3.Botones de Función (Function buttons). Los botones de onda senoidal, cuadrada o triangular determinan el tipo de señal provisto por el conector en la salida principal.
4.Botones de Rango (Range buttons) (Hz). Esta variable de control determina la frecuencia de la señal del conector en la salida principal.
5.Control de Frecuencia (Frecuency Control). Esta variable de control determina la frecuencia de la señal del conector en la salida principal tomando en cuenta también el rango establecido en los botones de rango.
6.Control de Amplitud (Amplitude Control). Esta variable de control, dependiendo de la posición del botón de voltaje de salida (VOLTS OUT), determina el nivel de la señal del conector en la salida principal.
7.Botón de rango de Voltaje de salida (Volts Out range button). Presiona este botón para controlar el rango de amplitud de 0 a 2 Vp-p en circuito abierto o de 0 a 1 Vp-p con una carga de 50W . Vuelve a presionar el botón para controlar el rango de amplitud de 0 a 20 Vp-p en circuito abierto o de 0 a 10 Vp-p con una carga de 50W .
8.Botón de inversión (Invert button). Si se presiona este botón, la señal del conector en la salida principal se invierte. Cuando el control de ciclo de máquina esta en uso, el botón de inversión determina que mitad de la forma de onda a la salida va a ser afectada. La siguiente tabla, muestra esta relación.
9.Control de ciclo de máquina (Duty control). Jala este control para activar esta opción.
10.Offset en DC (DC Offset). Jala este control para activar esta opción. Este control establece el nivel de DC y su polaridad de la señal del conector en la salida principal. Cuando el control esta presionado, la señal se centra a 0 volts en DC.
11.Botón de Barrido (SWEEP button). Presiona el botón para hacer un barrido interno. Este botón activa los controles de rango de barrido y de ancho del barrido. Si se vuelve a presionar este botón, el generador de funciones puede aceptar señales desde el conector de barrido externo (EXTERNAL SWEEP) localizado en la parte trasera del generador de funciones.
12.Rango de Barrido (Sweep Rate). Este control ajusta el rango del generador del barrido interno y el rango de repetición de la compuerta de paso.
13.Ancho del Barrido (Sweep Width). Este control ajusta la amplitud del barrido.
14.Conector de la salida principal (MAIN output connector). Se utiliza un conector BNC para obtener señales de onda senoidal, cuadrada o triangular.
15.Conector de la salida TTL (SYNC (TTL) output connector). Se utiliza un conector BNC para obtener señales de tipo TTL.

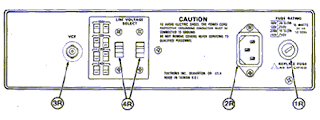

Controles, Conectores e Indicadores (Parte Trasera)
1R. Fusible (Line Fuse). Provee de protección por sobrecargas o mal funcionamiento de equipo.
2R. Entrada de alimentación (Power Input). Conector de entrada para el cable de alimentación.
3R. Conector de entrada para barrido externo. (External Sweep input connector). Se utiliza un conector de entrada tipo BNC para controlar el voltaje del barrido. Las señales aplicadas a este conector controlan la frecuencia de salida cuando el botón de barrido no está presionado. El rango total de barrido es también dependiente de la frecuencia base y la dirección deseada del barrido.
4R. Selector de voltaje (Line Voltaje Selector). Estos selectores conectan la circuitería interna para distintas entradas de alimentación.
Funciones y Aplicaciones
Onda senoidal
Una onda senoidal se puede obtener en el conector de la salida principal cuando se presiona la opción de onda senoidal en el botón de función y cuando cualquier botón del rango de frecuencia está también presionado. La frecuencia de la onda se establece por la combinación del botón de rango y el control de variación de frecuencia. La salida tendrá que ser revisada con un osciloscopio.Se debe proceder de la siguiente manera:
1.Para obtener una señal senoidal, se deben seguir las siguientes instrucciones:
2.La conexión de cables se muestra en la sig. figura:
3.Fija la perilla de volts por división (VOLTS/DIV) a 2 V, la perilla de segundos por división (SEC/DIV) a 0.2 ms y el resto de los controles en la posición de operación normal.
4.La frecuencia de salida puede ser calculada tomando el recíproco del período de la forma de la señal.
5.La frecuencia de salida puede establecerse con mayor precisión utilizando un contador de frecuencia (Frequency Counter) conectando la salida del generador de funciones directamente al contador, o usando un cable BNC con conexión en T de la salida del generador de funciones al osciloscopio y al contador al mismo tiempo.
Cuando se familiariza con la configuración para lograr una señal senoidal a la frecuencia del ejemplo anterior, cambie el rango de frecuencias y rote el disco de frecuencias, observando el osciloscopio o el display del contador. Lea el voltaje de salida del generador conectando a éste un multímetro, situado en la función de voltaje en AC (AC Volts). Con esto, será posible leer el valor rms de la señal senoidal y compararla con la señal pico a pico (p-p) vista en el osciloscopio. El valor rms debe ser 0.3535 veces el valor p-p visto en el osciloscopio. Las ondas senoidales son utilizadas para checar circuitos de audio y de radio frecuencia.
Las frecuencias más altas del generador de funciones pueden ser utilizadas para simular la portadora para la banda de AM. Con un capacitor en serie con el centro del conector en la salida principal, las señales de audio pueden ser inyectadas a cualquier equipo de audio.
Onda Cuadrada
Una onda cuadrada se puede obtener en el conector de la salida principal cuando se presiona la opción de onda cuadrada en el botón de función y cuando cualquier botón del rango de frecuencia está también presionado. La frecuencia de la onda se establece por la combinación del botón de rango y el control de variación de frecuencia.
La salida puede verificarse con un osciloscopio utilizando la misma conexión utilizada en la onda senoidal. La frecuencia de salida puede establecerse con mayor precisión utilizando un contador de frecuencia (Frequency Counter) conectando la salida del generador de funciones directamente al contador, o usando un cable BNC con conexión en T de la salida del generador de funciones al osciloscopio y al contador al mismo tiempo.
Para ajustar el generador de funciones para que opere con una onda cuadrada, los controles pueden estar ajustados de la misma manera con la que se obtuvo la señal senoidal, excepto la opción de onda cuadrada en el botón de función debe estar presionada. No se podrá tener un valor rms muy exacto para una onda cuadrada con el multímetro o cualquier otro medidor digital o analógico, porque están calibrados para obtener valores rms de señales senoidales.
La señal de onda cuadrada puede ser utilizada para simular señales pulsantes. La onda cuadrada es frecuentemente usada para pruebas y calibración de circuitos de tiempo.
Onda Diente de Sierra
Una onda triangular se puede obtener en el conector de la salida principal cuando se presiona la opción de onda triangular en el botón de función y cuando cualquier botón del rango de frecuencia está también presionado. La frecuencia de la onda se establece por la combinación del botón de rango y el control de variación de frecuencia.
La salida puede verificarse con un osciloscopio utilizando la misma conexión utilizada en la onda senoidal. La frecuencia de salida puede establecerse con mayor precisión utilizando un contador de frecuencia (Frequency Counter) conectando la salida del generador de funciones directamente al contador, o usando un cable BNC con conexión en T de la salida del generador de funciones al osciloscopio y al contador al mismo tiempo.
Para ajustar el generador de funciones para que opere con una onda triangular, los controles pueden estar ajustados de la misma manera con la que se obtuvo la señal senoidal, excepto la opción de onda cuadrada en el botón de función debe estar presionada. No se podrá tener un valor rms muy exacto para una onda cuadrada con el multímetro o cualquier otro medidor digital o analógico, porque están calibrados para obtener valores rms de señales senoidales.
Uno de los usos más comunes de la onda triangular es para hacer un control de barrido externo para un osciloscopio. Es también usada para calibrar los circuitos simétricos de algunos equipos.
TTL
Una señal TTL (Transistor-Transistor-Logic) puede obtenerse a la salida del conector SYNC. El rango del pulso es controlado por los botones de rango y el disco de frecuencia. La simetría de esta forma de onda puede ser controlada con el control de ciclo de trabajo. La señal TTL está también disponible en el modo de barrido. La amplitud de la señal TTL se fija a 2 Vp-p (onda cuadrada).
El pulso TTL es utilizado para inyectar señales a circuitos lógicos con el propósito de hacer pruebas.
Salida del Barrido
Todas las salidas que se pueden obtener del generador de funciones pueden utilizarse en modo de barrido. Estas salidas son utilizadas en conjunto con otros instrumentos de prueba para producir una señal de frecuencia modulada. El uso de una señal de barrido es un método común en circuitos de sintonización y para controlar el ancho de banda de circuitos de audio y de radio frecuencia.
Voltaje controlado por la entrada para barrido externo
Esta característica permite que el generador de barrido sea controlado por una fuente de voltaje externa. Cuando está en operación este modo, el botón de barrido no debe estar presionado por lo que los controles de rango de barrido y ancho de banda de barrido tampoco están en operación. El voltaje en DC aplicado a la entrada determina las características del barrido de la señal a la salida del conector principal o SYNC (TTL).
