FUNCIONAMIENTO DE UN OSCILOSCOPOIO: Para entender el funcionamiento de los controles que posee un osciloscopio es necesario deternerse un poco en los procesos internos llevados a cabo por este aparato. El tipo analógico ya que es el más sencillo.
Osciloscopios analógicos
FUNCIONAMIENTO OSCILOSCOPIO: Cuando se conecta la sonda a un circuito, la señal atraviesa esta última y se dirige a la sección vertical. Dependiendo de donde situemos el mando del amplificador vertical atenuaremos la señal ó la amplificaremos. En la salida de este bloque ya se dispone de la suficiente señal para atacar las placas de deflexión verticales (que naturalmente estan en posición horizontal) y que son las encargadas de desviar el haz de electrones, que surge del catodo e impacta en la capa fluorescente del interior de la pantalla, en sentido vertical. Hacia arriba si la tensión es positiva con respecto al punto de referencia (GND) ó hacia abajo si es negativa.
La señal también atraviesa la sección de disparo para de esta forma iniciar el barrido horizontal (este es el encargado de mover el haz de electrones desde la parte izquierda de la pantalla a la parte derecha en un determinado tiempo). El trazado (recorrido de izquierda a derecha) se consigue aplicando la parte ascendente de un diente de sierra a las placas de deflexión horizontal (las que estan en posición vertical), y puede ser regulable en tiempo actuando sobre el mando TIME-BASE. El retrazado (recorrido de derecha a izquierda) se realiza de forma mucho más rápida con la parte descendente del mismo diente de sierra.
De esta forma la acción combinada del trazado horizontal y de la deflexión vertical traza la gráfica de la señal en la pantalla. La sección de disparo es necesaria para estabilizar las señales repetitivas (se asegura que el trazado comienze en el mismo punto de la señal repetitiva).
En la siguiente figura puede observarse la misma señal en tres ajustes de disparo diferentes: en el primero disparada en flanco ascendente, en el segundo sin disparo y en el tercero disparada en flanco descendente.
Como conclusión para utilizar de forma correcta un osciloscopio analógico necesitamos realizar tres ajuste básicos:
• La atenuación ó amplificación que necesita la señal. Utilizar el mando AMPL. para ajustar la amplitud de la señal antes de que sea aplicada a las placas de deflexión vertical. Conviene que la señal ocupe una parte importante de la pantalla sin llegar a sobrepasar los límites.
• La base de tiempos. Utilizar el mando TIMEBASE para ajustar lo que representa en tiempo una división en horizontal de la pantalla. Para señales repetitivas es conveniente que en la pantalla se puedan observar aproximadamente un par de ciclos.
• Disparo de la señal. Utilizar los mandos TRIGGER LEVEL (nivel de disparo) y TRIGGER SELECTOR (tipo de disparo) para estabilizar lo mejor posible señales repetitivas.
Descripción

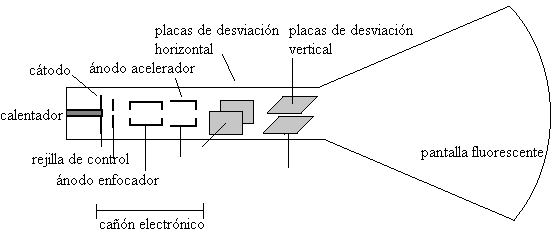

El osciloscopio es un instrumento muy corriente en el laboratorio de Física, de Electricidad y Electrónica. Tiene forma cónica con un cuello tubular en el que va montado el cañón de electrones. Describiremos sus distintas partes:
El cañón electrónico
Los electrones son emitidos por un
cátodo de caldeo, que tiene forma de un cilindro cerrado por un extremo
mediante una plaquita. Esta placa está recubierta por óxidos de bario y
estroncio que emiten un haz de electrones de alta densidad. El cátodo se
calienta mediante un elemento calefactor en forma de hélice que está contenido
en el cilindro.
A continuación, y muy próximo al
cátodo viene la rejilla de control que tiene un orificio más pequeño que la
superficie emisora. Una segunda rejilla de control acelera los electrones que
han pasado a través de la primera rejilla.
El siguiente elemento dentro del tubo, es el denominado ánodo de
enfoque. Que tiene forma cilíndrica con varios orificios. Finalmente, tenemos
el ánodo acelerador.
El ánodo acelerador A2 está fijado a un potencial de varios miles de voltios respecto al cátodo. El primer ánodo de enfoque A1 funciona a un potencial VC que es aproximadamente la cuarta parte de A2, VC+VB. La segunda rejilla R2 está conectada internamente a A2. Variando los potenciales VB y VC se puede cambiar la energía del haz de electrones.
La rejilla de control R1 es siempre negativa respecto al potencial del cátodo C. La densidad del haz de electrones y por tanto, la intensidad de la imagen sobre la pantalla puede variarse cambiando esta diferencia de potencial, que recibe el nombre de tensión de polarización. Normalmente, la rejilla de control R1 funciona a un potencial de 20 voltios negativos respecto del cátodo.
El tubo de rayos catódicos tiene dos pares de placas deflectoras que desvían el haz en dos direcciones mutuamente perpendiculares. Las placas no son completamente paralelas sino que se ensanchan para lograr grandes ángulos de desviación evitando que el haz de electrones choque contra los bordes de las placas. La diferencia de potencial entre las placas deflectoras suele ser de 0 a 45 voltios.
La pantalla
La pantalla del tubo de rayos catódicos está recubierta internamente con una sustancia fosforosa que destella visiblemente cuando incide sobre ella un haz de electrones.
Se denomina luminiscencia a una propiedad radiativa de los sólidos. La sustancia brilla cuando se ilumina con luz de longitud de onda apropiada o se excita por algún otro medio como el choque con un haz de electrones.
Cuando se lleva un electrón de la banda de valencia a la banda de conducción, deja un hueco en la banda de valencia. En una red perfectamente pura y regular, el electrón regresa a la banda de valencia.
Si la red tiene impurezas que introduzcan niveles de energía en la región prohibida, un electrón que ocupe un nivel de impureza bajo, puede llenar el hueco en la banda de valencia, mientras que el electrón en la banda de conducción puede caer a alguno de los niveles de impureza cercanos a dicha banda. Cuando el electrón pasa de un nivel de impureza cercano a la banda de conducción a un nivel de impureza de baja energía, emite radiación que se denomina luminiscencia.
El electrón situado en la banda de conducción puede caer en una trampa, desde la cual está prohibida una transición al nivel fundamental de impureza. Al cabo de cierto tiempo, el electrón puede regresar a la banda de conducción, después de lo cual pasa de a un nivel de impureza cercano a la banda de conducción y a continuación, al nivel fundamental de impureza.
Debido al tiempo empleado en este proceso, que puede ser de varios segundos, el proceso se llama fosforescencia. La sustancias que se comportan de esta manera como el sulfuro de cinc se usan en las pantallas de los tubos de rayos catódicos, televisión, etc.
Cuando el haz de electrones choca contra el material de la pantalla, otros electrones son expulsados del fósforo. Estos electrones libres, se denominan electrones secundarios y son recogidos por un recubrimiento de grafito en polvo que se aplica a la superficie interna del tubo. El grafito es conductor de la electricidad y lleva los electrones al terminal positivo de la fuente de alimentación.
Un Vídeo para saber mas:
